Descripción

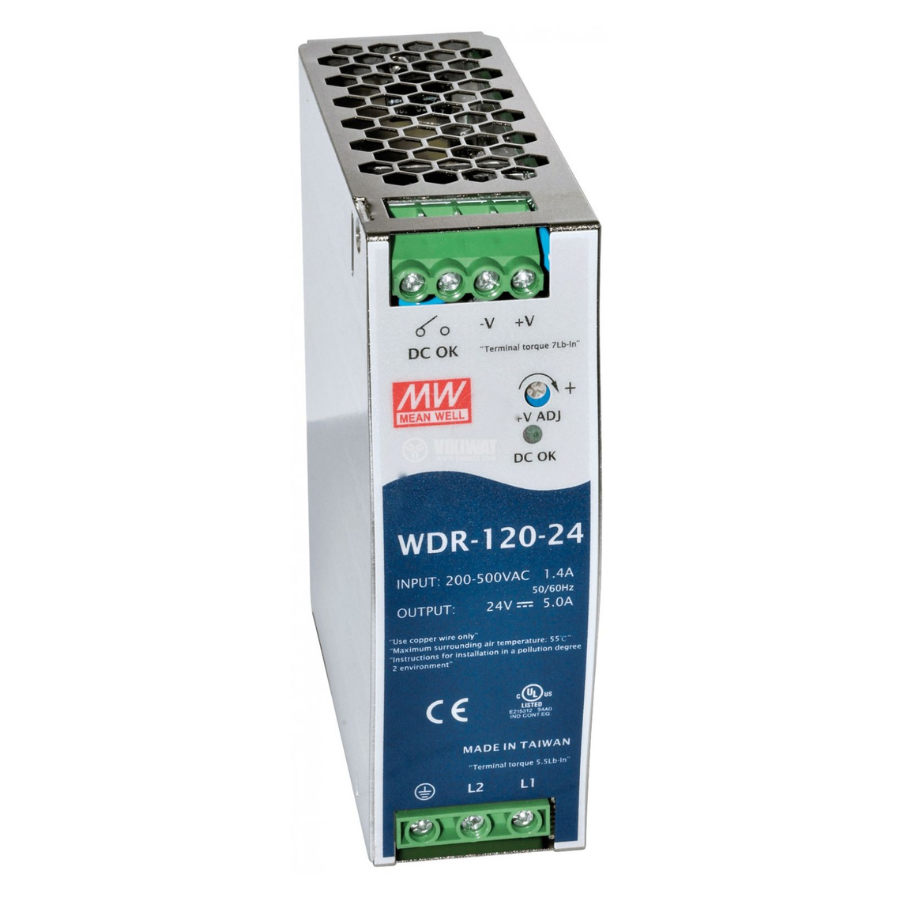

La Mean Well WDR-120-24 es una fuente de poder conmutada de alto desempeño y ultra delgada, diseñada para montaje en riel DIN y orientada a aplicaciones industriales donde el ahorro de espacio, la eficiencia energética y la confiabilidad son críticos. Convierte la tensión de entrada en corriente alterna (AC) en una salida continua estable de 24VDC, ideal para sistemas de automatización modernos.
Pertenece a la serie WDR, caracterizada por su diseño slim de solo 40 mm, alta eficiencia y cumplimiento con exigentes normativas industriales. Es ampliamente utilizada en PLC, módulos de automatización, sensores, relés, actuadores, instrumentación y tableros eléctricos compactos, ofreciendo operación continua y larga vida útil bajo los estándares de calidad Mean Well.
¿Para qué sirve?
Alimentación de PLC y sistemas de automatización industrial.
Tableros eléctricos con espacio reducido.
Sistemas de control, señalización e instrumentación.
Sensores, relés, actuadores y válvulas en 24VDC.
Aplicaciones industriales y comerciales que requieren 24VDC estable y eficiente.
Ventajas y características destacadas
✅ Diseño ultra delgado de 40 mm para riel DIN.
✅ Alta eficiencia energética y menor disipación térmica.
✅ Salida estable de 24VDC, estándar en automatización industrial.
✅ Amplio rango de voltaje de entrada AC.
✅ Protecciones electrónicas integradas.
✅ Calidad y confiabilidad industrial Mean Well.
Características técnicas
Marca: Mean Well
Modelo: WDR-120-24
Tipo: Fuente de poder conmutada industrial slim
Montaje: Riel DIN (TS-35)
Entrada
Voltaje de entrada: 180 ~ 550 VAC
Frecuencia: 47 ~ 63 Hz
Salida
Voltaje de salida: 24 VDC
Corriente de salida: 5 A
Potencia nominal: 120 W
Regulación de salida: ±1%
Rizado y ruido: ≤150 mVp-p
Eficiencia
Eficiencia típica: aproximadamente 92%
Protecciones
Protección contra sobrecarga.
Protección contra sobretensión.
Protección contra cortocircuito.
Recuperación automática.
Condiciones ambientales
Temperatura de operación: -30 °C a +70 °C
Humedad: 20 ~ 90 % RH sin condensación
Dimensiones y peso
Dimensiones: 40 × 125.2 × 113.5 mm
Peso aproximado: 0.76 kg
